Lüftungsampel to go

Preis auf Anfrage

Zeigen Sie den aktuellen CO2-Level der Raumluft an und lüften Sie rechtzeitig und effektiv. Beugen Sie Infektionsgefahr sowie Konzentrationsschwierigkeiten in Innenräumen vor.

  • Kleinste NDIR-Ampel mit NDIR-Sensor am Markt – nur 7,5 cm hoch
  • Echter CO2-Sensor auf NDIR-Basis, kein Äquivalenz-Sensor!
  • Reagiert nicht auf Lösungsmittel und Desinfektionsmittel
    • In billigeren Geräten stattdessen verbaute VOC-Sensoren reagieren extrem auf Alkohole und zeigen schon geringe Mengen in der Luft fälschlicherweise als CO2 an
  • Einfach abzulesende farbige Anzeige
  • 4 Farben und 8 Stufen
  • Selbstleuchtend
  • Stromversorgung über Micro-USB

(Abbildung ähnlich)

Bitte anfragen!

Beschreibung

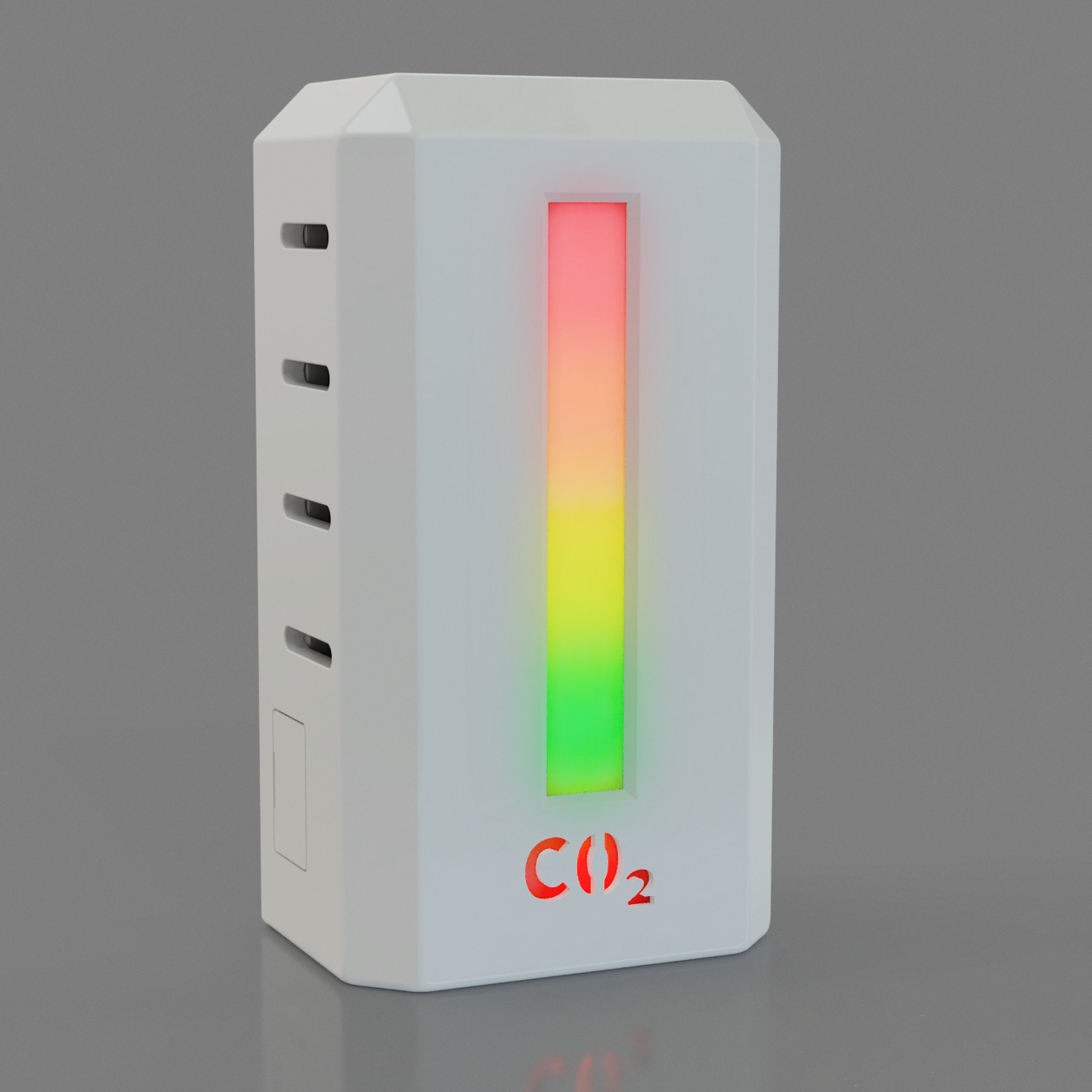

Klein und unauffällig

Nur 7.5cm hoch und schon eine echte CO2-Ampel mit hoch genauem NDIR-Sensor! Soweit wir wissen, die kleinste am Markt. Durch das selbstleuchtende Display und die einfache Ablesbarkeit ist unsere Ampel auch aus vielen Metern Entfernung noch gut und eindeutig abzulesen. Das weiße Gehäuse fügt sich unauffällig in die meisten Umgebungen ein.

CO2-Ampeln mit Apfel
CO2-Ampeln mit Apfel

Die Ampel kann sowohl an der Wand montiert, als auch überall hingestellt werden. Zur Stromversorgung stehen dazu zwei Mikro-USB-Anschlüsse zur Auswahl, einer auf der Seite und einer unten. Somit ist das Kabel nicht im Weg und die Ampel kann universell eingesetzt werden.

Farbige CO2-Anzeige

Die CO2-Ampel zeigt den CO2-Level in der Raumluft mittels einer 8-stelligen selbstleuchtenden, farbigen Anzeige an. Die Ampelfarben reichen von Grün über Gelb und Orange bis Rot. Die Helligkeit kann mittels Knopfdruck in 5 Stufen einstellt werden.

Universell

Geeignet zur Wandmontage und zum Aufstellen. Stromversorgung via Micro-USB vom USB-Netzteil oder Power-Bank.

Luftqualität

Je mehr Menschen sich in einem Raum befinden, desto schneller wird die Luft schlechter. Ein wichtiger Parameter der Raumluft ist der CO2-Level. Befinden sich nur 2 Personen bei sitzender Tätigkeit in einem großem Raum mit 60m2, kann der CO2-Level schon nach einer Stunde auf über 1000ppm (parts per million) ansteigen. Vorausgesetzt, dass der Raum vorher frisch gelüftet (~400ppm) war. Halten sich mehrere Menschen auf kleinerem Raum steigt die CO2-Konzentration schneller und in kürzeren Zeiträumen an. Weiter verstärkt wird die Menge an CO2 in der Ausatemluft durch intensivere Tätigkeiten.

Technische Daten

Anschlusswert 5 V ± 10 %, 200 mA, 1 W
Betriebsbedingungen 0 – 40 °C, 20 % – 80 % rH, nicht kondensierend
Lagerbedingungen -10 °C – 70 °C, 0 % – 90 % rH, nicht kondensierend
Wartung Das Gerät benötigt keine Wartung und reka­libriert sich selbst. Für korrekte Funktion der Autokalibration muss das Gerät im laufenden Betrieb für min. 1 h / Tag Frischluft ausgesetzt sein. Wenn das Gerät längere Zeit ausgeschaltet war, kann es bis zu 7 Tage bis zur vollständigen Rekalibration dauern. Das Gerät ist auf eine Seehöhe von 350 m vorkalibriert. Sollte die Betriebshöhe signifikant verändert werden, kann es ebenfalls bis zu 7 Tage dauern bis zur vollständigen Rekalibration.
Sensor Spezifikationen NDIR CO2-Sensor Technologie mit integriertem Temperatur- und Feuchtigkeitssensor, Zweist­rahl-Technologie für überlegene Langzeitstabi­lität
Sensor Genauigkeit ± (30 ppm + 3 % MV)
Sensor Ansprechdauer 20 s (τ63%)
Sensor Lebensdauer 15 Jahre

SARS-CoV-2

Im Hinblick auf die aktuelle Situation:

  • Einen eindeutigen Zusammenhang des CO2-Gehalts in Innenräumen mit der Viruskonzentration stellt das Hermann Rietschel Institut der TU Berlin dar.
  • Laut dem Positionspapier zur Lüftung von Schul- und Unterrichtsräumen – SARS-CoV-2 des Bundesministeriums für Klimaschutz, Umwelt, Energie, Mobilität, Innovation und Technologie (BMK) können CO2-Ampeln insbesondere zur Reduktion des Infektionsrisikos einen raschen und einfachen Hinweis liefern, ob und wann zusätzliche Lüftung notwendig ist. Lüftungsampeln können auch bei kleineren Kindern gut in den Unterricht integriert werden.
  • Das deutsche Umweltbundesamt empfiehlt ebenso regelmäßiges Lüften.
  • Weitere Informationen: raumluft.org

Ampelfarben

Bei Ampelfarben von Grün bis Gelb ist alles noch in Ordnung und die Fenster können einstweilen geschlossen bleiben. Bei Ampelfarben von Orange bis Rot sollte die Raumluft ausgetauscht werden. Am Besten ist immer Querlüften, falls das möglich ist. In der ungeheizten Jahreszeit ist ein ständiger Luftzug möglich und erlaubt es den CO2-Pegel niedrig zu halten. Die CO2-Ampel hilft bei der Kontrolle!

    • Grün: bis 800ppm
    • Gelb: bis 1500ppm
    • Orange: bis 2500ppm
    • Rot: ab 2500ppm

Empfehlungen des Bundesministeriums

Die Richtlinie zur Bewertung der Luftqualität von Innenräumen des Bundesministeriums für Landwirtschaft, Regionen und Tourismus hat 2017 im Teil 7 der Richtlinie Kohlenstoffdioxid als Lüftungsparameter identifiziert, in Unterrichtsräumen sollte die CO2-Konzentration im Mittel höchstens 1000ppm betragen.

Im Dokument Bewertung der Innenraumluft findet sich unter Punkt 3.1 – Allgemeine Wirkungen – der Zusammenhang zwischen Zufriedenheit der Menschen in Relation zur CO2-Konzentration in der Raumluft. Demnach empfinden „bei etwa 1000ppm rund 20% der Personen die Raumluft als unbefriedigend (BUWAL 1997)“.

Sport in Innenräumen

Indoor-Sport kann ohne konsequentes Lüften sehr schnell zu unangenehmen Werten führen.

Schon ein Level von über 1500 ppm kann zu Beeinträchtigungen der Konzentrationsfähigkeit führen. In Innenräumen sind Werte über 2000ppm üblich und auch Werte von 5000ppm keine Seltenheit.

Effektives Lüften

Mit der CO2-Ampel ist rechtzeitiges und effektives Lüften einfach. Ohne ein solches Messgerät ist es schlicht nicht möglich die Raumluftqualität zu bestimmen. Manche Menschen sind sensibler für schlechte Luft als andere, im Schnitt zeigt sich aber, dass zu wenig gelüftet wird. Für produktives Lernen und Arbeiten ist eine gute Raumluft notwendig!

Aufgrund der aktuellen Elektronik-Knappheit kontaktieren Sie uns bitte direkt für Lieferzeiten!

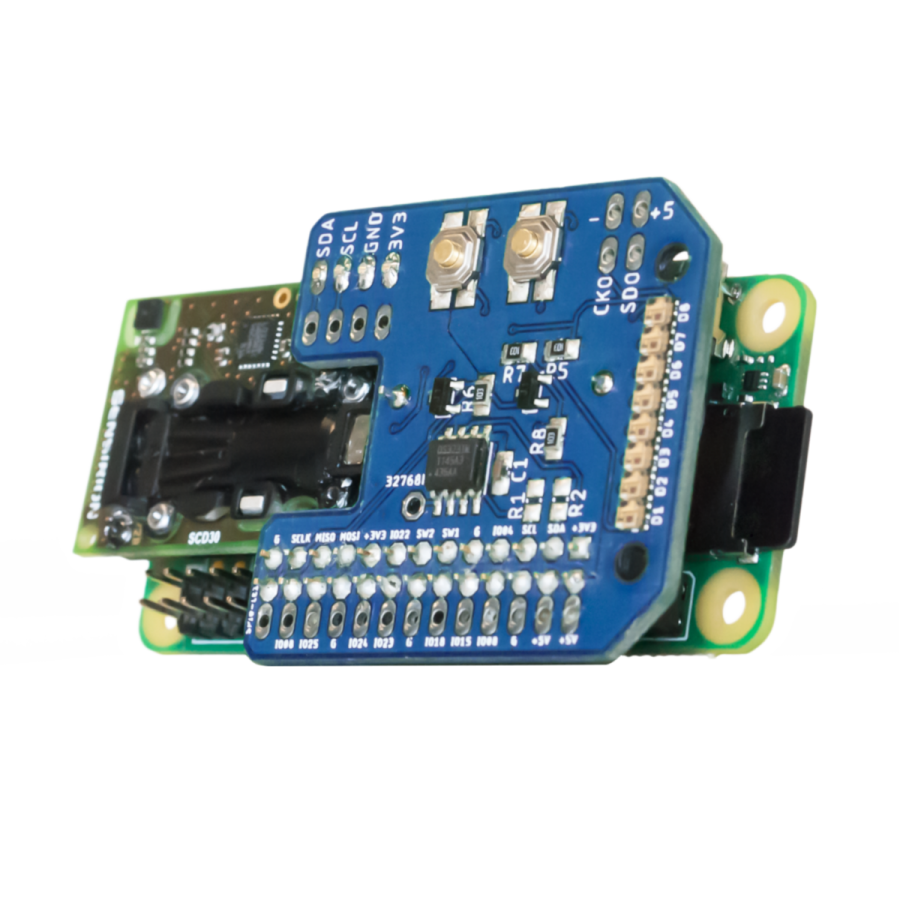

Funktionsweise

Der CO2-Sensor basiert auf dem NDIR-Prinzip, und misst den realen CO2-Gehalt in der Raumluft. Im Gegensatz zu billigeren „CO2-Äquivalent“-Sensoren wird unser Sensor durch VOCs  (z.B. aus Desinfektions- oder Reinigungsmitteln) nicht beeinflusst. Messbereich 0 – 40.000 ppm, Einsatzbereich 0-50°C, 0-95% rH.

ppm: parts per million, bedeutet wie viele Teile eines Stoffes (CO2 in unserem Fall) in 1 Million Teilen eines anderen Mediums (Luft in unserem Fall) enthalten sind.

Die Autokalibration sorgt für zuverlässige Messwerte, auch über längere Zeit. Auf Knopfdruck ist jederzeit eine manuelle Rekalibration möglich.

Stromversorgung via Micro-USB (5V), min. 500mA.

Optionale Logging-Funktion

Mit dem Zusatzpaket „Logging“ kann das Gerät die Messdaten über mehrere Jahre aufzeichnen. Die Datenbank daür befindet sich am Gerät selbst. Über ein Webinterface können die Sensorwerte graphisch visualisiert und als CSV exportiert werden. Dazu stellt die Ampel einen WLAN-Hotspot und einen Bluetooth-Zugang zur Verfügung mit dem man sich am Gerät einloggen und mit der graphische Oberfläche verbinden kann. Auf Wunsch können Sie einen Fernwartungszugang aktivieren.

Auf Kundenwunsch bieten wir ausserdem einen Cloud-Sync zur UnravelTEC-Cloud, Azure IoT-Hub oder an externe Server via MQTT, UL2 oder SNMP an, für Details oder Fragen kontaktieren sie uns!

Haftungsausschluss

Mit unseren Geräten zeigen wir den CO2-Gehalt in der Luft an, die Ampel empfiehlt zu Lüften, dadurch wird das Risiko von  Infektionen reduziert. Ein verringertes Restrisiko ist nicht auszuschließen. Es ist natürlich auch weiterhin möglich sich anzustecken wenn z.B. die anderen Hygienemaßnahmen wie Händehygiene, Abstand halten und das Tragen einer FFP2-Maske nicht eingehalten werden.

Wir nehmen keine Verantwortung für etwaige Infektionen, die trotz Verwendung unserer Geräte auftreten sollten!
